Shuttle DS57U

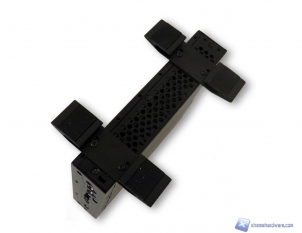

Lo Shuttle DS57U è decisamente compatto, le dimensioni indicative sono 200x165x40mm con un peso che varia a seconda di cosa andremo ad installare e al tipo di staffe usate ma comunque superiore ad un kilogrammo e mezzo.

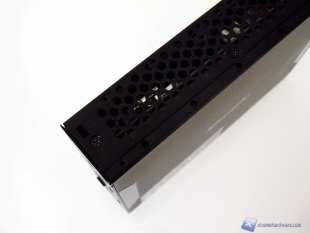

La spiegazione del perché un PC così piccolo sia tanto pesante risiede nei materiali, il DS57U è realizzato completamente in metallo (altri Slim PC di Shuttle non lo sono, come l'XS35V4). La scocca ha un importante ruolo protettivo in un case dedicato da ambienti lavorativi e potenzialmente anche a quelli industriali. In primo luogo, comunque, svolge un ruolo fondamentale nella dissipazione termica della CPU, essendo il DS57U un PC di tipo fanless.

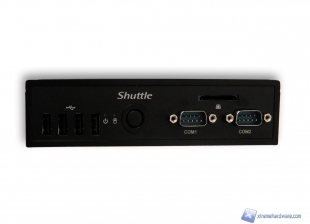

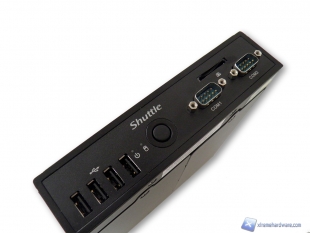

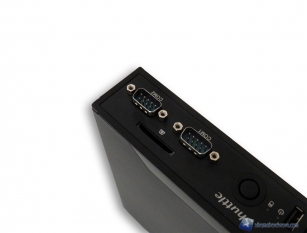

Nella parte frontale troviamo predisposte le 4 porte USB e le 2 porte seriali, oltre al Memory Card Reader e al pulsante di accensione.
La parte sinistra (guardando il case dalla parte frontale) è decisamente bella da vedere, in metallo opaco con inserti lucidi e logo Shuttle, in forte contrasto con la parte destra molto spartana che però ci permette l'accesso all'hardware interno.

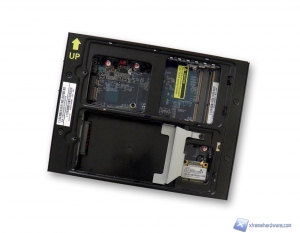

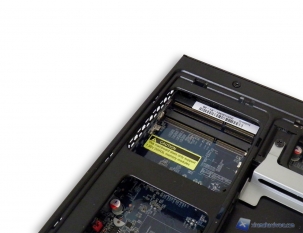

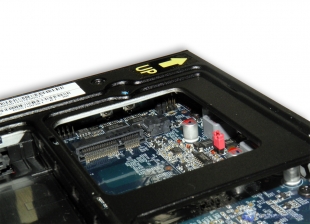

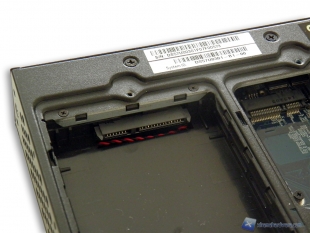

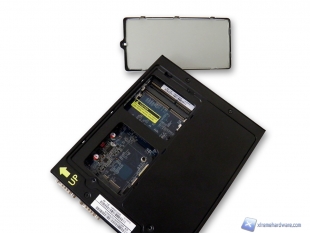

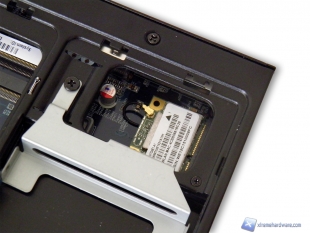

Aperti i due sportellini troviamo i due connettori mPCI-E e i due banchi So-Dimm, lo slot SATA da 2.5'' e i JUMPER interni di configurazione. L'altra faccia della scheda madre è rivolta verso il lato “bello” del case ed è difficilmente raggiungibile, abbiamo tentato di smontare lo Shuttle DS57U ma dopo un po' di fatica e una valanga di viti rimosse abbiamo desistito. Non è un'operazione in ogni caso che sarete tenuti a fare. Da notare che in questo lato è presente il SoC Intel, a contatto con il case metallico che funge quindi da dissipatore.

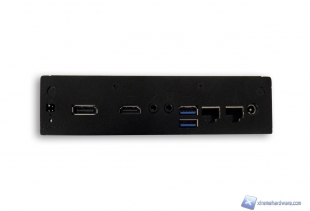

La parte posteriore del case mostra le due porte USB 3.0, input e output audio, 2 connettori RJ45, HDMI e Display Port. Particolari i 4 PIN che sono esposti nella parte superiore per il Clear CMOS e il pulsante Power esterno.
Complessivamente da un punto di vista costruttivo lo Shuttle DS57U è davvero un prodotto solido e ben realizzato, ideale per il montaggio VESA.
