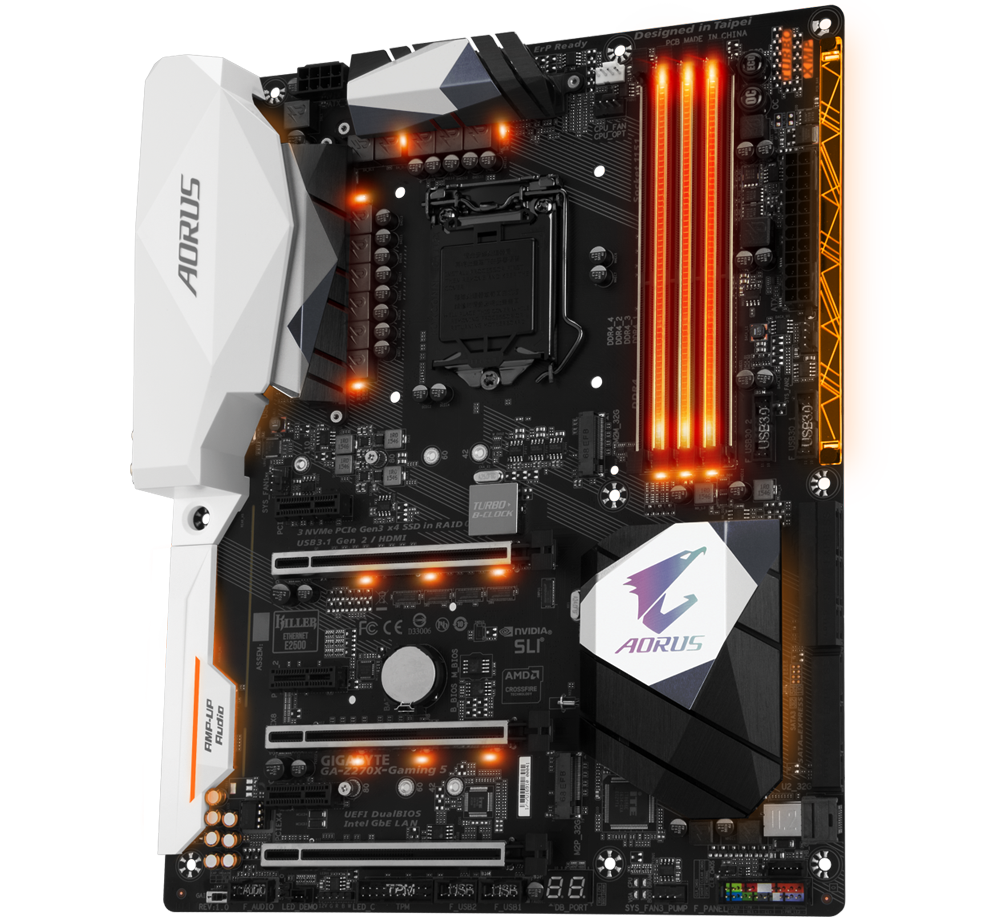

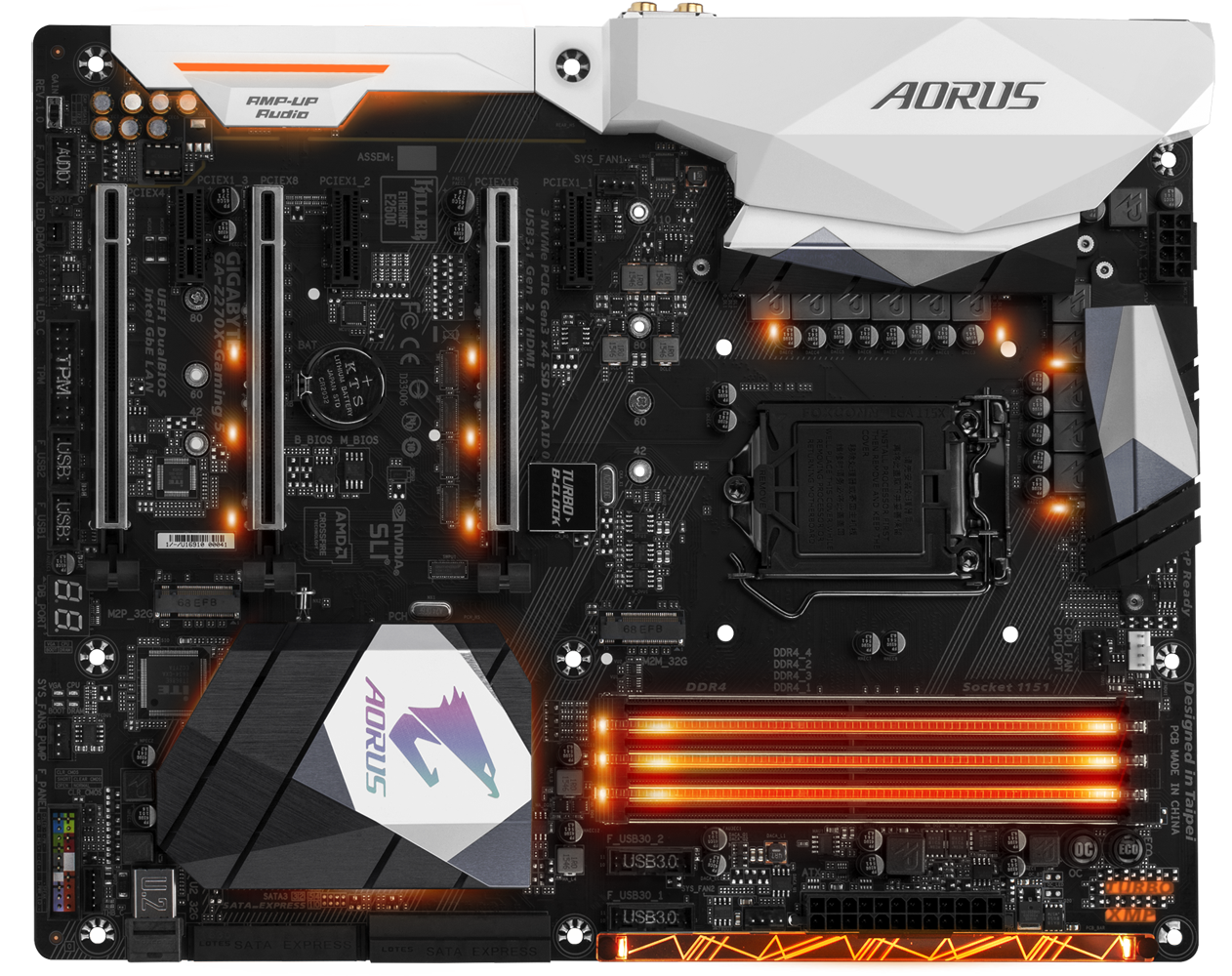

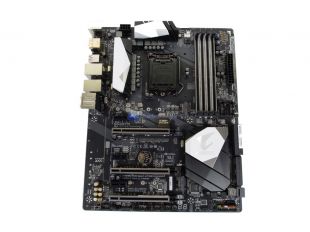

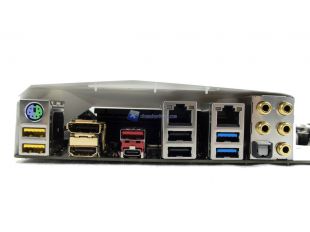

Passiamo dunque ad analizzare la scheda madre vera e propria. Scheda madre in formato ATX. Osserviamo sin da subito, come dicevamo, del Restyling effettuato. Il design rinnovato e si aggressivo ma richiama alla mente alcuni dei modelli Gaming della serie precedente Z170. Il PCB ha una colorazione tendente al grigio in contrasto ai due inserti in plastica presenti nel lato sinistro a coprire zona comparto Audio e porte posteriori e all’inserto in alluminio sopra il dissipatore, sempre in alluminio, a dissipare il PCH Z270. Da spenta non potremo sicuramente ammirare il lavoro di posizionamento e gestione della retroilluminazione RGB fatta da GIGABYTE. Per questo motivo vi chiediamo di attendere ancora un po' prima di arrivarci.

N.B. GIGABYTE ci ha chiesto cortesemente di utilizzare le immagini ufficiali con le zone di illuminazione a LED ed ecco che abbiamo proceduto a sostituire solo le principali immagini relative la mainboard. La recensione e i Test non sono stati modificati in altre parti o alterate. Faremo così anche per i prossimi modelli.

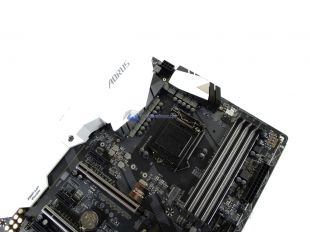

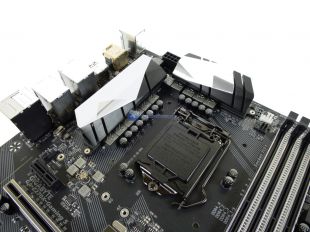

Partiamo subito con la zona socket e fasi alimentazione. Osserviamo meglio sia i dissipatori in alluminio con un nuovo ‘’Profilo’’ sia la cover in plastica, con scritta AORUS, che sovrasta il dissipatore sinistro.

Dettaglio dei due dissipatori di medie dimensioni in alluminio atti alla dissipazione delle fasi della scheda madre.

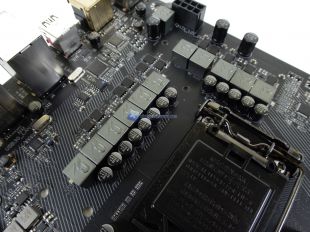

Svitando un paio di viti potremo subito accedere al PCB e circuito delle fasi di alimentazione della GIGABYTE Z270X-Gaming 5.

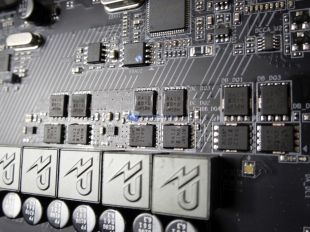

Circuito composto da un design VRM 8+3 fasi e più precisamente un 4+3 vero gestito da un controller PWM Intersil ISL95866 che per una scheda madre di questa fascia è sicuramente adeguato anche nel caso di Overclock dei nuovi processori Kaby Lake. I MOSFET utilizzati sono sempre dei Vishay SiRA12 e SiRA18TrenchFET. Non mancano inoltre i classici condensatori Black allo stato solido della Chemicon da 10K e nuclei in ferrite con il tradizionale logo.

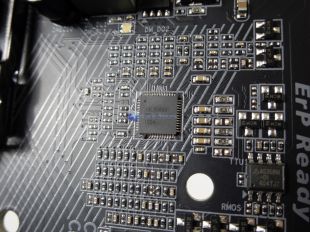

Dettaglio Controller Intersil ISL95866.

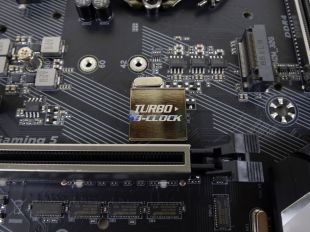

Posto poco più giù la zona socket troviamo il chip Turbo B-Clock che garantirà un maggior range di selezione della frequenza del BCLK.

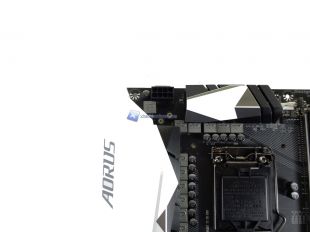

Velocemente torniamo alla zona superiore, lato sinistro, dove trova posto il connettore 8 Pin EPS.

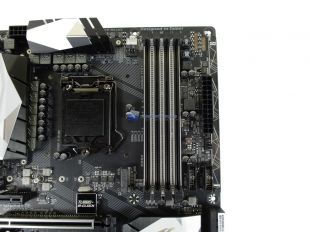

Nel lato opposto invece troviamo i quattro slot DDR4 con l’ormai classico rinforzo e il primo set di LED.

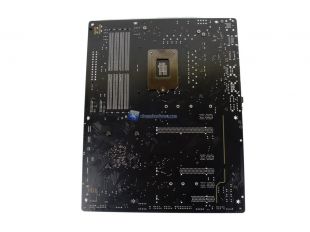

Girando la scheda madre possiamo notare il ‘’circuito’’ LED integrato nei modelli della linea AORUS. Costituito da due LED ad alta luminosità zona superiore e inferiore e ‘’coperti’’ da una barra in plastica trasparente con una particolare serigrafia in modo da restituire un effetto visivo valido.

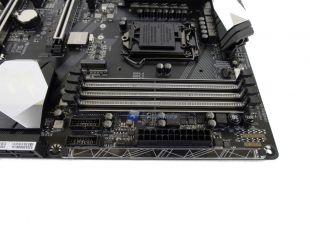

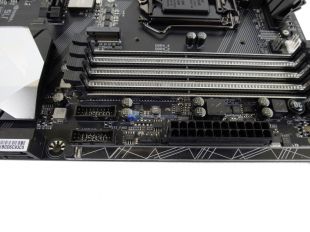

Più da vicino possiamo osservare il connettore ATX 24 Pin e ben due Header USB 3.0. Vista la presenza di sempre più case con cavi USB 3.0 sdoppiati GIGABYTE viene in contro all’utente finale.

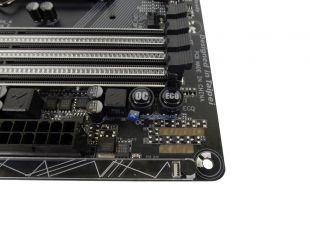

A lato del connettore ATX troviamo due tasti ‘’OC’’ e ‘’ECO’’ che ci permetteranno di caricare al volo i relativi profili a seconda dell’utilizzo che ne faremo. Da notare anche ulteriori MOSFTE SiRa12 e SiRa18 per la gestione separata del comparto RAM. RAM che potremo spingere a 4000 MHz e oltre ove possibile e compatibile.

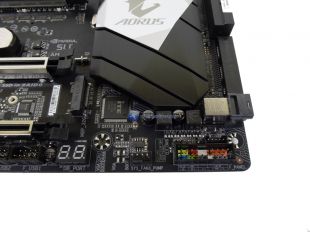

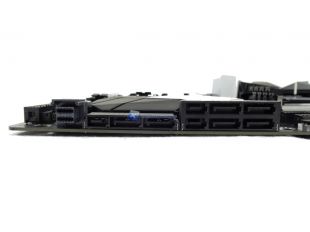

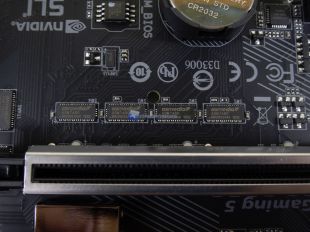

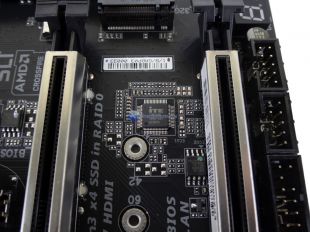

Proseguendo invece verso l’angolo destro inferiore giungiamo al comparto Storage. Questo è ‘’affidato’’ a sei porte SATA III convertibili a tre SATA Express. Configurazioni RAID 0, RAID 1, RAID 5, e RAID 10 come sempre possibili. Troviamo anche l’ormai sempre più diffuso connettore U.2 per SSD quali l’Intel 750 (previo utilizzo di un adattatore non incluso).

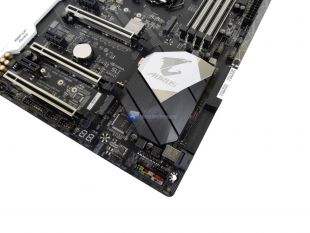

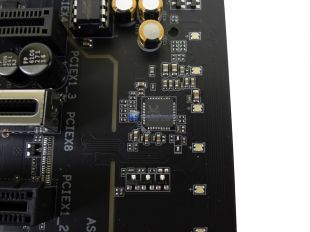

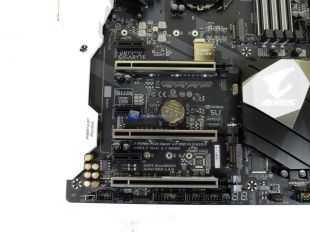

Da uno sguardo dall’alto possiamo osservare meglio il generoso dissipatore in alluminio che copre il PCH Z270. Dissipatore che segue alla perfezione il design degli altri due più piccoli e si fregia del logo AORUS.

La parte inferiore della scheda madre ci mostra i classici Header e il Debug LED utile in caso di non Boot del sistema. Non sfigura il nuovo Header, con relativo adattatore incluso nel bundle, per strisce a LED.

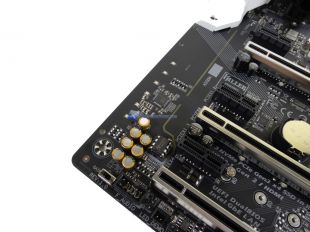

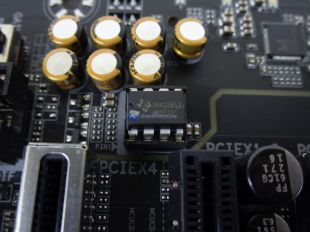

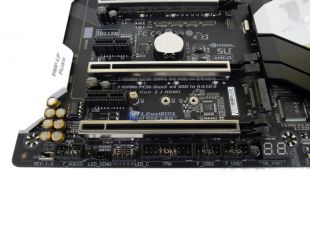

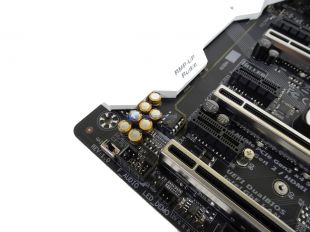

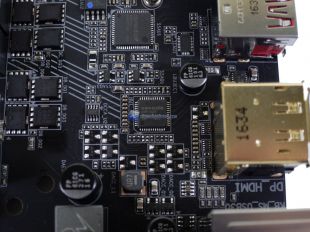

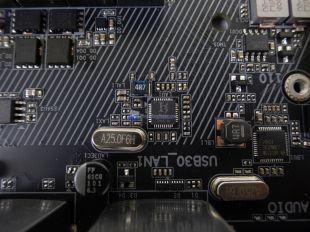

Arriviamo dunque all’angolo opposto, sede del circuito audio rinnovato. Qui troveremo non solo una cover in plastica, sempre di colore bianco, ma anche sette condensatori Nichicon Gold e un chip amplificatore TI NE5532 della Texas Instruments. Il chip audio di cui parliamo è un Realtek ALC1220 High Definition 7.1.
